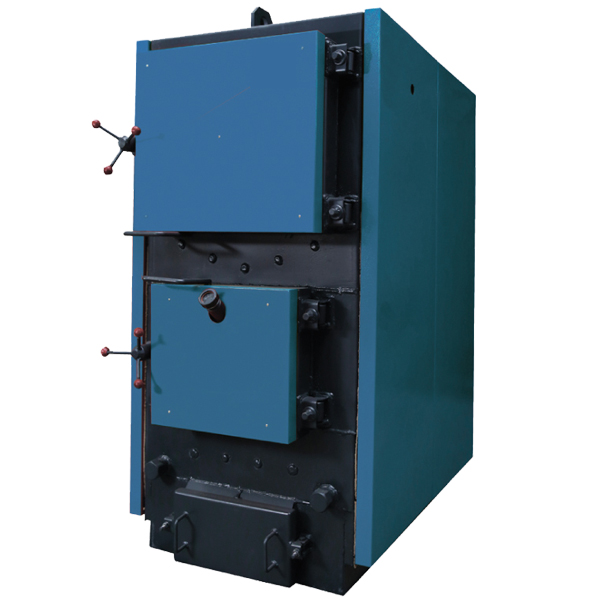

Промышленный твердотопливный котел Котлофф A
Промышленный твердотопливный котел Котлофф A предназначены для отопления зданий и сооружений коммунально-бытового и производственного назначения с температурой теплоносителя до 95°С, с использованием в качестве топлива дров, крупнокусковых древесных отходов, опилочных и торфяных брикетов, кускового торфа, а так же для горячего водоснабжения при использовании промежуточного теплообменника. Допускается использовать в качестве топлива все виды углей.
Конструкция котла позволяет максимально эффективно использовать тепло, выделяющееся при сжигании различных видов низкокалорийного твердого топлива, при этом наибольшая эффективность котла достигается при работе на номинальной мощности, при сжигании поленьев лиственных пород древесины с максимальной влажностью до 25%.
Эксплуатация твердотопливного котла Котлофф А возможна только в режиме ручной загрузки твердого топлива.
Область применения: стационарные и транспортабельные котельные для закрытых систем теплоснабжения.
Ценовая линейка твердотопливных котлов Котлофф 100 - 250 кВт

- Котлофф 100 AПромышленный твердотопливный котел Котлофф 100 A
- 52 263 грн.52 263 грн.

- Котлофф 150 AПромышленный твердотопливный котел Котлофф 150 A
- 59 924 грн.59 924 грн.

- Котлофф 200 AПромышленный твердотопливный котел Котлофф 200 A
- 77 760 грн.77 760 грн.

- Котлофф 250 AПромышленный твердотопливный котел Котлофф 250 A
- 94 923 грн.94 923 грн.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель котла | Котлофф 100 A | Котлофф 150 A | Котлофф 200 A | Котлофф 250 A | Котлофф 300 A | Котлофф 400 A | Котлофф 500 A | Котлофф 700 A | |
|---|---|---|---|---|---|---|---|---|---|
| Тип котла, общие характеристики | |||||||||
| Номинальная теплопроизводительность | кВт | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 700 |
| Диапазон регулирования мощности | кВт | 50..100 | 70..160 | 95..210 | 130..260 | 160..320 | 200..420 | 250..520 | 350..725 |
| Используемое топливо | |||||||||
| Коэффициент полезного действия* | % | 82 | |||||||
| Диапазон регулирования температуры воды | °С | 70..95 (по спецзаказу 105) | |||||||
| Максимальное давление воды в котле | МПа(кгс/см2) | 0,3 (по спецзаказу 6 (0,6)) | |||||||
| Гидравлическое сопротивление | мбар | 23 | 24 | 24 | 26 | 30 | 32 | 32 | 40 |
| Размеры топки: Высота, Ширина, Длина | мм | 605 520 740 | 605 520 960 | 730 720 942 | 730 720 1340 | 990 920 1340 | 990 320 1540 | 1028 1050 1960 | 1028 1120 2140 |
| Объем топочной камеры | м³ | 450 x 400 | 600 x 620 | 600 x 620 | 600 x 620 | 600 x 620 | 600 x 620 | 600 x 620 | 600 x 620 |
| Время горения одной загрузки | час | 2..7 | 2..7 | 2..7 | 2..7 | 2..7 | 2..7 | 2..7 | 2..7 |
| Расход топлива** | кг/час | 35 | 49 | 67 | 88 | 107 | 141 | 178 | 247 |
| Расход теплоносителя через котёл, при Δ t = 10 °С | м³/ч | 8,78 | 12,8 | 17.4 | 22 | 26,3 | 35,1 | 42,2 | 61 |
| Номинальный расчётный температурный градиент Δ t = 20 °С | м³/ч | 4,39 | 6,15 | 8,34 | 10,97 | 13,2 | 17,6 | 24 | 30 |
| Размеры подключения | Ду | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 80 |
| Размер дымохода после взрывного клапана | мм | 290 | 290 | 310 | 310 | 317 | 317 | 470 | 470 |
| Температура уходящих газов | °С | ||||||||
| Потребляемая электрическая мощность(220В, 50Гц), не более | кВт | 0,25 | 0,25 | 0,25 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Масса, не более | кг | 1217 | 1256 | 1700 | 2100 | 2727 | 3150 | 4240 | 4900 |
Ценовая линейка твердотопливных котлов Котлофф 300 - 700 кВт

- Котлофф 300 AПромышленный твердотопливный котел Котлофф 300 A
- 130 759 грн.130 759 грн.

- Котлофф 400 AПромышленный твердотопливный котел Котлофф 400 A
- 135 646 грн.135 646 грн.

- Котлофф 500 AПромышленный твердотопливный котел Котлофф 500 A
- 194 051 грн.194 051 грн.

- Котлофф 700 AПромышленный твердотопливный котел Котлофф 700 A
- 226 714 грн.226 714 грн.
УСТРОЙСТВО КОТЛА
Котел сварен из листовой углеродистой стали толщиной 5 мм и труб Ø 57, Ø76 мм, изолирован слоем минеральной ваты толщиной 50 мм (конструкция котла изображена на рис. 2).
Топка – трубный каркас, чередуемый с шамотным кирпичом, что обеспечивает высокую температуру горения топлива.
Отверстие топки, 600×620 мм, (450×400 мм для котла типа Котлофф 100 А) обеспечивает удобную загрузку топлива и уход за котлом.
Дверь топки стальная, наполненная жаропрочным бетоном, обеспечивающим прочность дверей и высокую теплоизоляцию в процессе горения топлива.
Теплообменник комбинированный – верх барабанный, с жаровыми трубами; низ – трубный.
Дно барабана защищено от известковой накипи с помощью эффективной двухслойной циркуляции воды.
Возвратная вода попадает в самую горячую зону, понижая отрицательное воздействие на котел низкой температуры возвратной воды.
Все двери – правые (открытие вправо). По предварительному заказу они могут быть изготовлены левыми. Соответственно можно изменить и место расположения пульта управления, который обычно находится с правой стороны котла.
Заслонками воздуха, которые расположены на коробах крепления вентиляторов, можно подобрать необходимое соотношение первичного и вторичного воздуха, обеспечивая полное сгорание топлива (подбор осуществляется при проведении пуско-наладочных работах). В котлах применяется эффективная система подогрева первичного и вторичного воздуха. Воздух, подаваемый вентилятором, проходит между двойными стенками котла и нагревается до 120-200 0С, потом подается в топку. Поэтому запрещается эксплуатация котла с использованием естественной тяги трубы, открыв дверь зольника, так как при неработающем вентиляторе могут перегреться внутренние перегородки котла. Подача воздуха автоматически прекращается, когда вода в котле достигает желаемой температуры, установленной регулятором температуры; когда вода остывает, вентилятор опять включается автоматически. Для подключения ПСК в конструкции котла предусмотрены два патрубка, присоединённых непосредственно к объему барабана (для котлов Котлофф 400А; 500А; 600А; 700А и 1000А), а для котлов 100А; 150А; 200А; 250А; 300А – присоединённых к патрубку горячей воды поз.5.

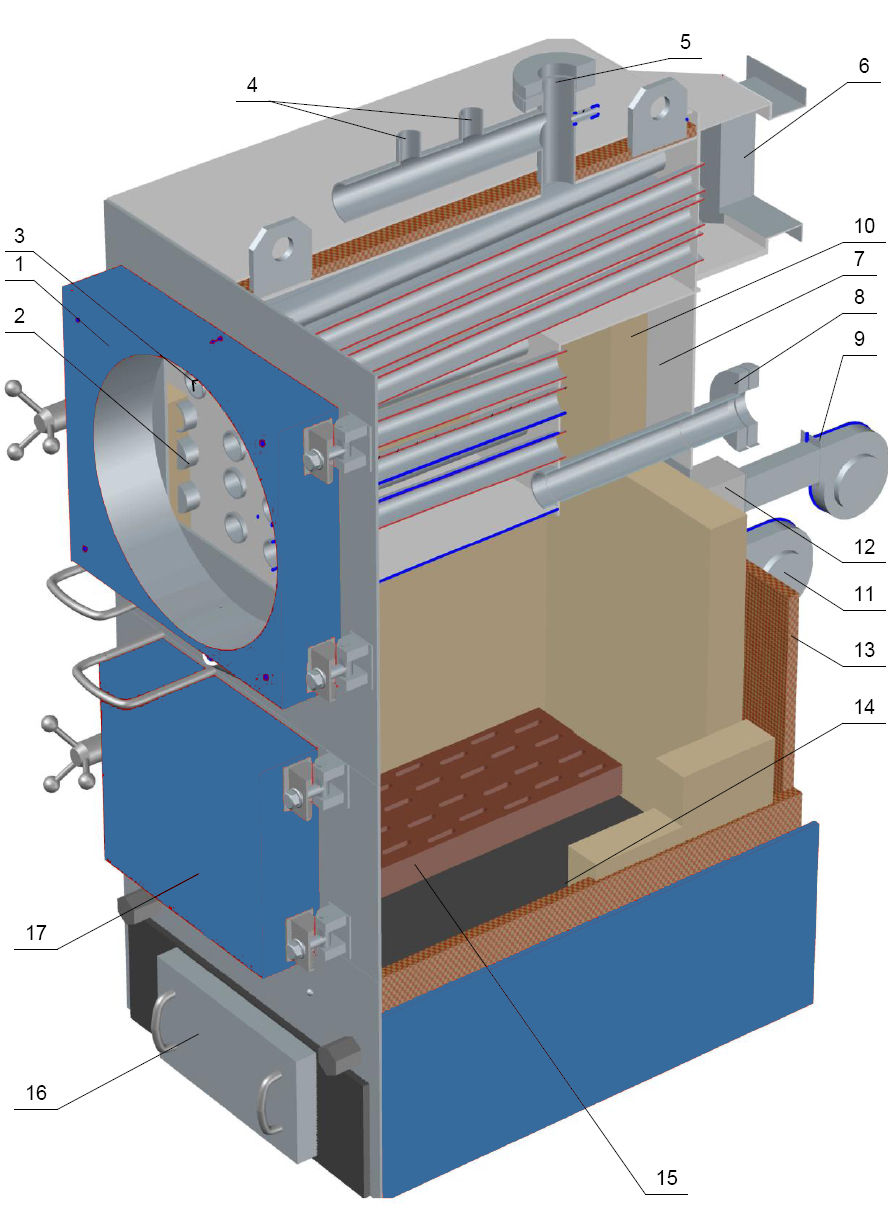

Конструкция котла и основные геометрические размеры показаны на рис. 1 и рис. 2
- 1. Двери теплообменника.
- 2. Жаротрубный теплообменник.
- 3. Турбулизатор.
- 4. Патрубки для подключения предохранительных клапанов.
- 5. Патрубок выхода теплоносителя.
- 6. Дымоход.
- 7. Камера подогрева вторичного воздуха.
- 8. Патрубок входа теплоносителя.
- 9. Вентилятор вторичного воздуха.
- 10. Шамотные кирпичи.
- 11. Вентилятор первичного воздуха.
- 12. Регулятор подачи воздуха.
- 13. Термоизоляция.
- 14. Камера подогрева первичного воздуха.
- 15. Колосники.
- 16. Дверца зольника.
- 17. Дверь топки.
В нижней части топки расположены толстостенные водоохлаждаемые трубы 6 и открывающаяся решетка – экран 8. Под водоохлаждаемыми трубами установлен поддон 5 для сбора золы и шлака.
Воздушной заслонкой 7 и шибером 19, который установлен в дымоходе 18, подбирается оптимальный режим поступления воздуха, который обеспечивает полное сгорание топлива.
На передней стенке корпуса котла расположены загрузочная дверь 10, дверь розжига и очистки 9 и дверь для очистки конвективных поверхностей теплообменника 11. На двери розжига и очистки 9 установлена воздушная заслонка 7 с осью тяги 13, к которой подключается цепочка регулятора тяги. В верхней части корпуса установлен показывающий термометр 15, который соединен с датчиком температуры. Датчик температуры расположен в верхней части котла с левой стороны. Корпус котла облицован стальными декоративными панелями 20-23. На правой боковой панели установлена муфта 17 с заглушкой для подключения регулятора тяги. На задней стенке корпуса котла расположены дымоход 18 с шибером 19 и муфта для присоединения предохранительного сбросного клапана.
Обратные патрубки 12 для присоединения котла к системе отопления расположены с правой и левой стороны корпуса, подающий патрубок 14 на верхней крышке котла. Табличка с серийным номером котла и его характеристиками размещена на задней панели 23 котла.

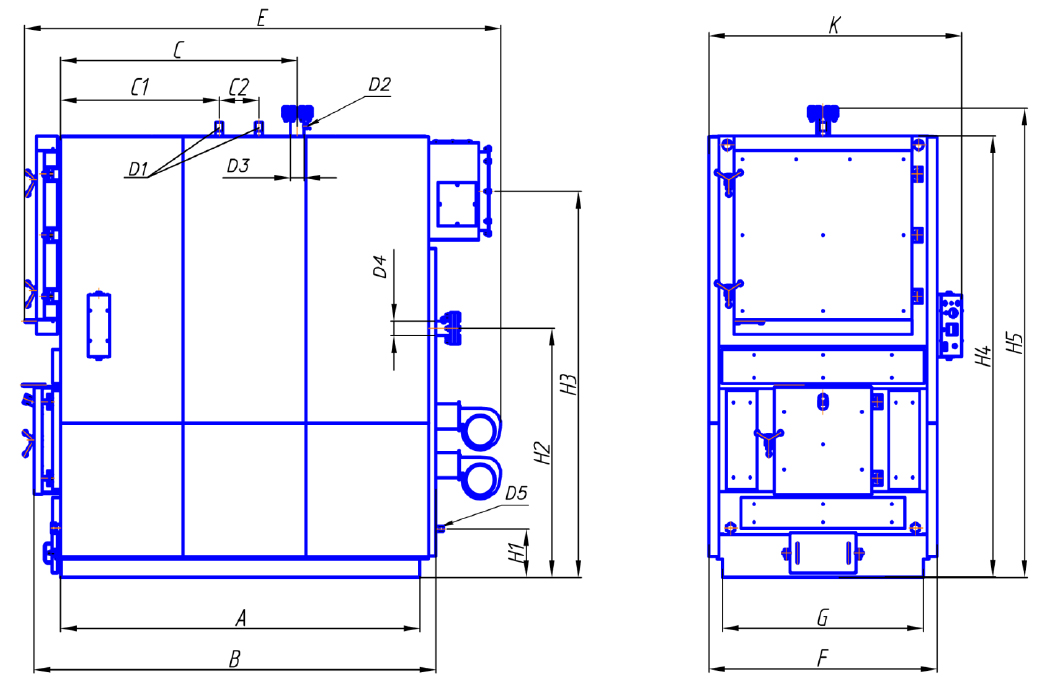

Основные геометрические размеры представлены в таблице 2
| Модель котла | H5×К×Е | С1/С2 | G | F | ||
|---|---|---|---|---|---|---|
| KotlOFF 100 A | 1876×1030×1674 | -/- | 710 | 874 | 278 | 145 |
| KotlOFF 150 A | 1876×1035×1650 | -/- | 710 | 874 | 278 | 145 |
| KotlOFF 200 A | 2180×1233×1910 | -/- | 910 | 1070 | 278 | 145 |
| KotlOFF 250 A | 2180×1233×2310 | -/- | 910 | 1070 | 278 | 145 |
| KotlOFF 300 A | 2620х1443х2535 | 595/260 | 1100 | 1280 | 293 | 145 |
| KotlOFF 400 A | 2620×1423×2535 | 595/260 | 1110 | 1280 | 293 | 145 |
| KotlOFF 500 A | 2890×1653×2890 | 895/260 | 1310 | 1490 | 298 | 145 |
| KotlOFF 700 A | 2890×1653×3125 | 1036/260 | 1310 | 1490 | 298 | 145 |
